VLF přijímač

V prototypu radioteleskopu je použit přístrojový zesilovač 1000:1, tj. pokud máme na anténě 100 μV, na výstupu zesilovače bude 100 mV. Uznávám, že ne každému se doma musí válet přístrojový zesilovač, takže tady je návrh přijímače.

Konstrukce je záměrně velmi jednoduchá, což si můžeme dovolit díky nízkým frekvencím a kvalitní anténě. Následující schéma zatím neberte moc vážně, protože to vypadá, že ještě budu muset udělat nějaké změny...

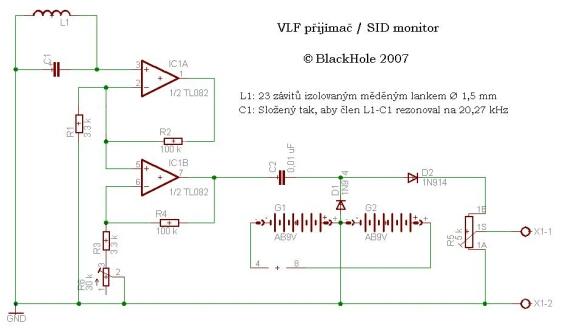

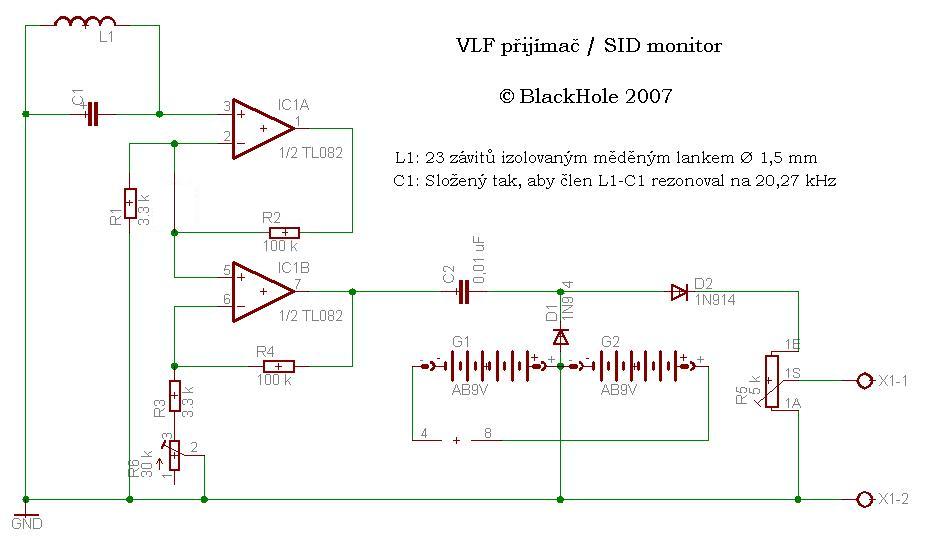

Fig. 1: Schéma přijímače (klikněte pro zvětšení)

Na následujícm obrázku je pokusné zapojení na nepájivém kontaktním poli. Pokud to bude aspoň trošku fungovat, časem snad udělám desku plošných spojů. Anebo to nechám jak to je a zaleju duracrylem :-)

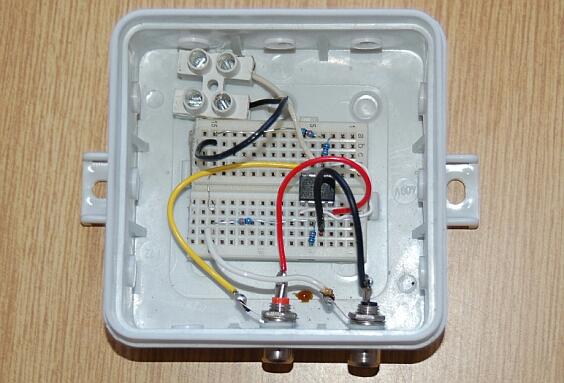

Fig. 2: Realizace anténní části

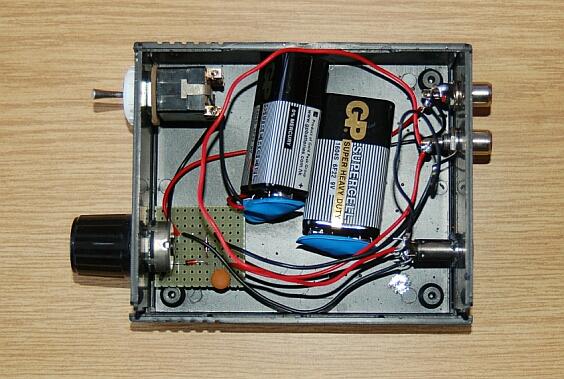

Fig. 3: Realizace "indoor" části

O sběr a analýzu dat se stará program, jehož popis najdete zde.
